Descrizione

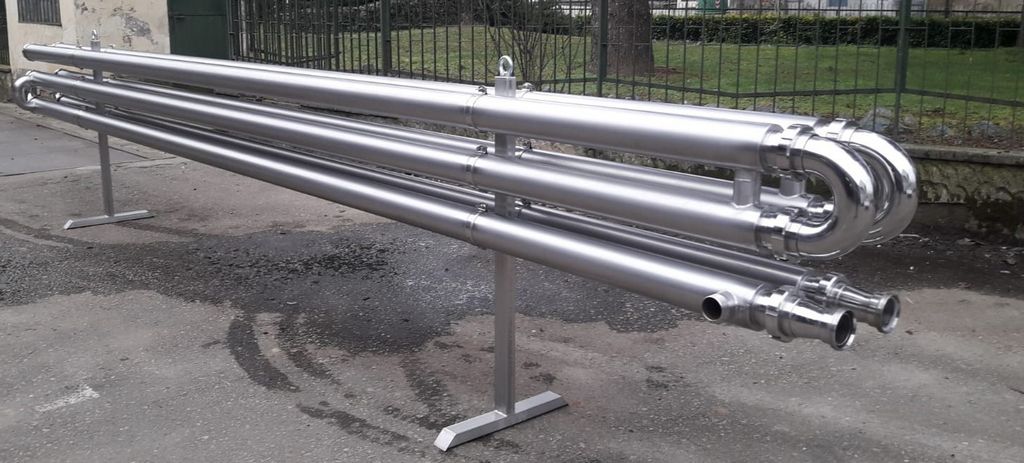

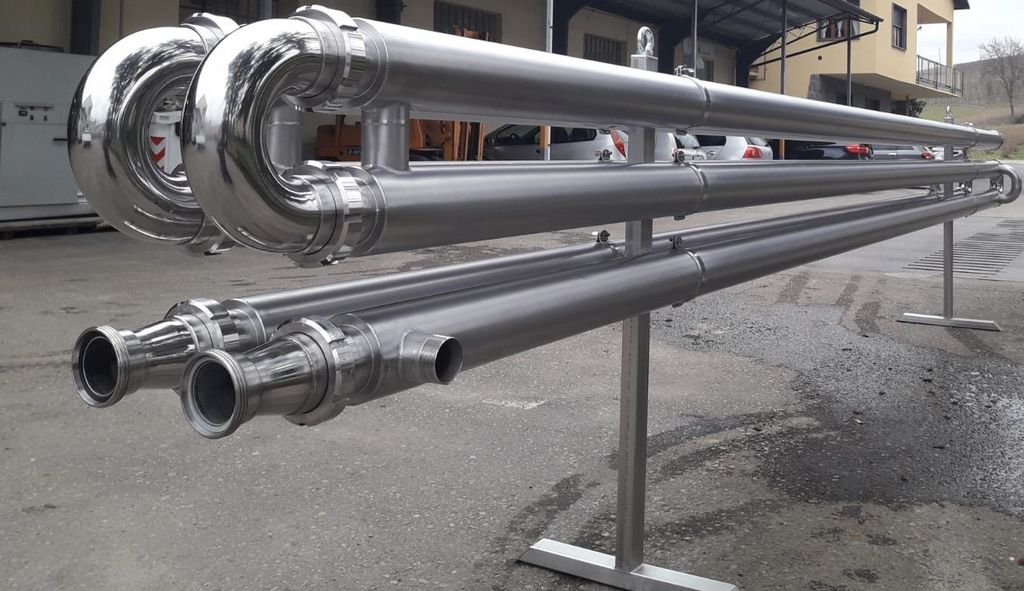

Scambiatore a tubo modello TC6/6/85, compelto di:
• 6 tubi interni in aisi 304 diametro 85 sp. 2 mm. Liscio. Lunghezza 6 metri circa
• Camicia coassiale esterna in tubo di aisi 304 da 114,3 x 1,5 mm. liscio
• Curve smontabili da ambo i lati a mezzo raccordi DIN 11851 DN 80
• Struttura di sostegno in profilati inox con piedi di appoggio a pavimento
• Attacchi prodotto DN 80
• Attacchi circuito idraulico da 2” gas maschio
Dimensioni: lunghezza 6500mm x larghezza 500mm x H. 1200H mm circa.
Peso a vuoto 450 Kg circa, peso a pieno carico 810 Kg circa.
Non sono previsti isolamenti.
Caratteristiche tecniche:
Ipotesi A
Prodotto: uva pigiata diraspata
Portata:circa 12.000 Kg/h
Temperatura entrata: +30°C
Temperatura uscita: +20°C circa
Refrigerante: miscela idroglicolica
Portata:24.000 l/h. perdita di carico circa 1,8 bar
Temperatura entrata: +5 °C
Temperatura uscita: +10 °C
Potenza frigorifera richiesta: 130.000 fg/h (150.000 watt)
Ipotesi B
Prodotto: mosto d’uva senza buccie
Portata:circa 16.000 Kg/h
Temperatura entrata: +30°C
Temperatura uscita: +20°C circa
Refrigerante: miscela idroglicolica
Portata:32.000 l/h. perdita di carico circa 2,2 bar
Temperatura entrata: +5 °C
Temperatura uscita: +10 °C
Potenza frigorifera richiesta: 170.000 fg/h (197.000 watt)
Attrezzatura usata, in ottime condizioni pari al nuovo.
